Чиллери градирні

Защита от накипи и коррозии чиллера и трубопроводов системы охлаждения федерального исправительного учреждения (США)

01. Проблема

Первичная информация

Заказчик: Федеральное исправительное учреждение, г. Милан, штат Мичиган, США.

Объект: система охлаждения чиллеров.

Описание проблемы: образование накипи, коррозия, высокое содержание бактерий.

Вода для подпитки системы охлаждения проходит подготовку в солевом умягчителе воды. Тем не менее, в системе образуются накипь, наблюдается внутренняя коррозия, высокое содержание бактерий. А если солевой умягчитель выходит из строя (что случается, к сожалению достаточно часто) или простаивает ввиду отсутствия соли, то накипь в этом случае образуется еще интенсивнее.

Образование накипи и отложений снижает эффективность теплопередачи, а значит и эффективности охлаждения. Периодически чиллеры, градирни и трубопроводы приходится очищать от накопившихся накипи и отложений. Как правило, очистку приходится делать через 3-3,5 месяца.

02. Решение

Устранение проблемы

Для решения проблемы в октябре 2010 на обратный трубопровод, после градирни было смонтировано флокулирующее устройство Акваклер P-100.

Заказчику было рекомендовано отключить солевой умягчитель, т.к. умягченная вода химически более агрессивна, что вызывает ускорение коррозионных процессов в системе. Кроме того, системы Гидрофлоу и Акваклер эффективнее работают при использовании неподготовленной воды. Однако заказчик не решился отключить солевой умягчитель, по крайней мере, до тех пор, пока не увидит результат работы системы Акваклер.
Анализ воды на момент запуска системы Акваклер:

Проводимость – 2800 мкС/см
Содержание кальция – 300 мг/дм3
Бактерии – 1000 КОЕ/мл

Анализ воды через 72 часа после запуска Акваклер:

Проводимость – 3200 мкС/см
Содержание кальция – 340 мг/дм3
Бактерии – 0 КОЕ/мл

Увеличение содержания кальция в воде и проводимости свидетельствует об удалении накипи с внутренних поверхностей элементов системы. Количество бактерий снизилось до значения, меньшего, чем нижняя граница предела измерений.

03. Результат

Итоги работы прибора Гидрофлоу

Через три недели после запуска Акваклер:

Проводимость воды снизилась, что позволило удлинить интервалы между продувками градирен, а также сократить длительность самих продувок. Содержание кальция в воде составляло 150-200 мг/дм3, а количество бактерий и микроскопических водорослей по прежнему было ниже предела измерений. Заказчик оценил предварительные результаты и принял решение последовать рекомендациям и отключить солевой умягчитель.

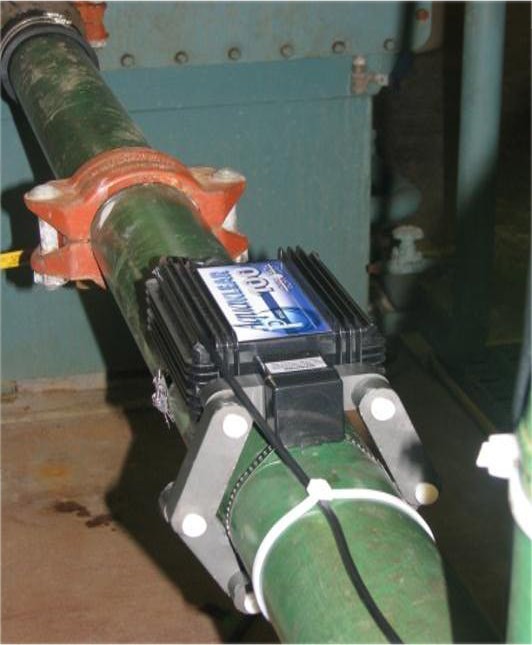

Акваклер монтируется поверх трубы



Через три месяца после запуска Акваклер:

Чиллер был остановлен и вскрыт, чтобы визуально оценить произошедшие изменения в трубном пучке.

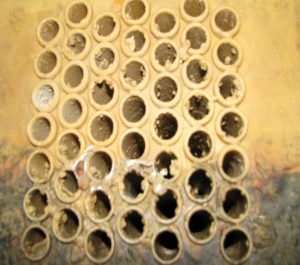

Трубная решетка чиллера на момент запуска Акваклер

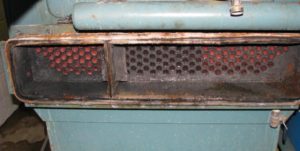

Трубная решетка чиллера через 3 месяца работы Акваклер

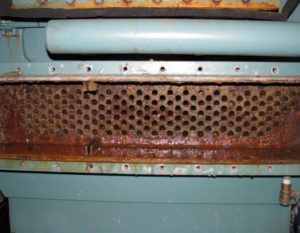

Трубная решетка чиллера на момент запуска Акваклер

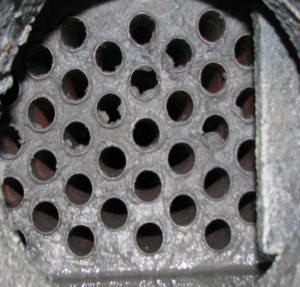

Трубная решетка чиллера через 3 месяца работы Акваклер

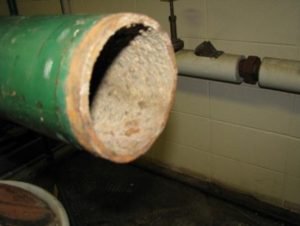

Трубопровод на момент запуска Акваклер

Трубопровод через 3 месяца работы Акваклер

Большая часть накипи с трубной решетки была удалена, на поверхности металла образовался слой магнетита – оксида железа, который предохранит металл от разрушения.

Коррозионное разрушение оборудования в значительной мере замедлено, наиболее пострадавшие от коррозии участки теперь покрыты слоем магнетита.

Ранее все трубопроводы в системе были покрыты накипью бело-серого цвета, теперь следов накипи нет, трубопроводы изнутри также покрыты слоем магнетита.

Выводы:

Очевидно, что замена солевого умягчителя на систему Акваклер дала положительные результаты. Из системы удалена накипь, снижена скорость внутренней коррозии, в ней перестали размножаться бактерии.

За сезон (7 месяцев) благодаря системе Акваклер было сэкономлено:

- соли на $3 500;
- химических реагентов для очистки трубных решеток на $500;
- 587 м3 воды за счет более редких и более коротких по времени продувок. Стоимость сэкономленной воды составила $250.

Срок окупаемости системы Акваклер на данном объекте составит менее 12 месяцев.

Использовано оборудование: Акваклер P-100.

Материал предоставлен компанией Hydroflow Holdings USA Ltd., дистрибьютором Hydropath в США. Интернет-сайт: www.hydroflow-usa.com
